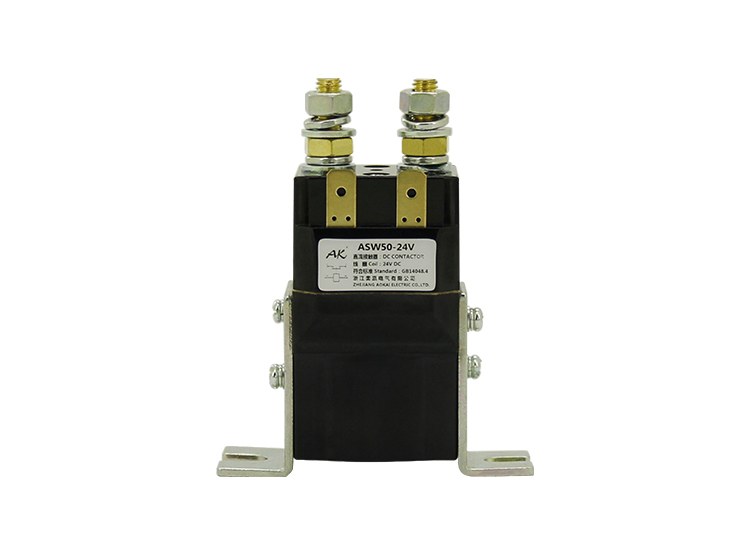

ASW50/SW50

(触点电路额定负载电流 50A)

应用于电动汽车,混合动力电动汽车,建筑机械,光伏发电,直流电压电源控制系统

  • 无极性-触点和线圈的连接均无极性要求;
  • 环氧密封-环氧树脂封装密封结构,可在易爆有害环境下工作,线圈和触点不会氧化和污染;
  • 高效线圈-可选内置式节能线圈,保持功率仅2~2.3W,反向电动势为0V;
  • ROHS认证-完全符合ROSH要求,更加有利于人体健康及环境保护;
  • 同类产品体积最小,重量最轻;
  • 线圈接头方式非常方便;.
  • 没有线圈电磁反力;
询价

分享到:

该产品具有一组常开或常闭触点,用于电动汽车、电信通信设备、工程机械、电瓶车、电动叉车、火车、船舶、不间断电源等电控系统。

360°产品全景

技术参数

线圈额定电压 12V,24V,36V,48V,60V,72V
触点电路额定负载电流(A) 50A
100A负载下主触点接触压降 ≤100mV
(20±5)℃下,冷却吸合动作电压(V) ≤70%
 (20±5)℃下,冷却释放动作电压(V) ≥5%,≤40%
线圈电压允许波动范围 ±20%
通电动作时间 ≤30ms
断电释放时间 ≤20ms
触点断开最大弹跳时间 ≤5ms
绝缘电阻 ≥50MΩ
抗电强度 50Hz/60Hz 1500VAC/1min
过载电流 ≤7le,≯1s
线圈功耗(W) ≤7.0W
电寿命 20000 次
机械寿命 30万次
工作规范 连续或者断续
触点形式 一常开或一常闭
触点材料 AgCdO/AgCuO
辅助触点额定负载(可选件) 2A/48VDC, 5A/24VDC
技术规范 GB14048.4-2010

物理性能

本体尺寸 69mm*34mm*88mm(max)
重量 ≤240g

使用环境

海拔高度 ≤2Km 环境温度 -25℃~+55℃
防护等级 IP50 安装类别
安装方式 任意 振动 2.5g,(5~50)Hz
冲击 50g,11ms(半正弦波)

外形和安装尺寸
