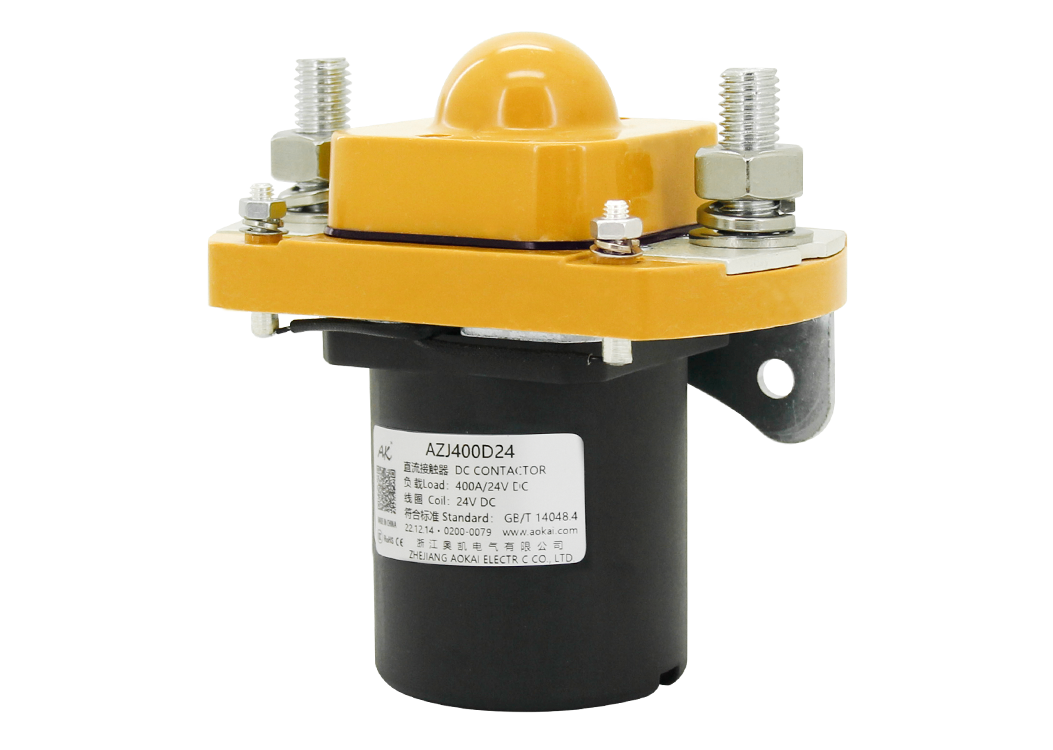

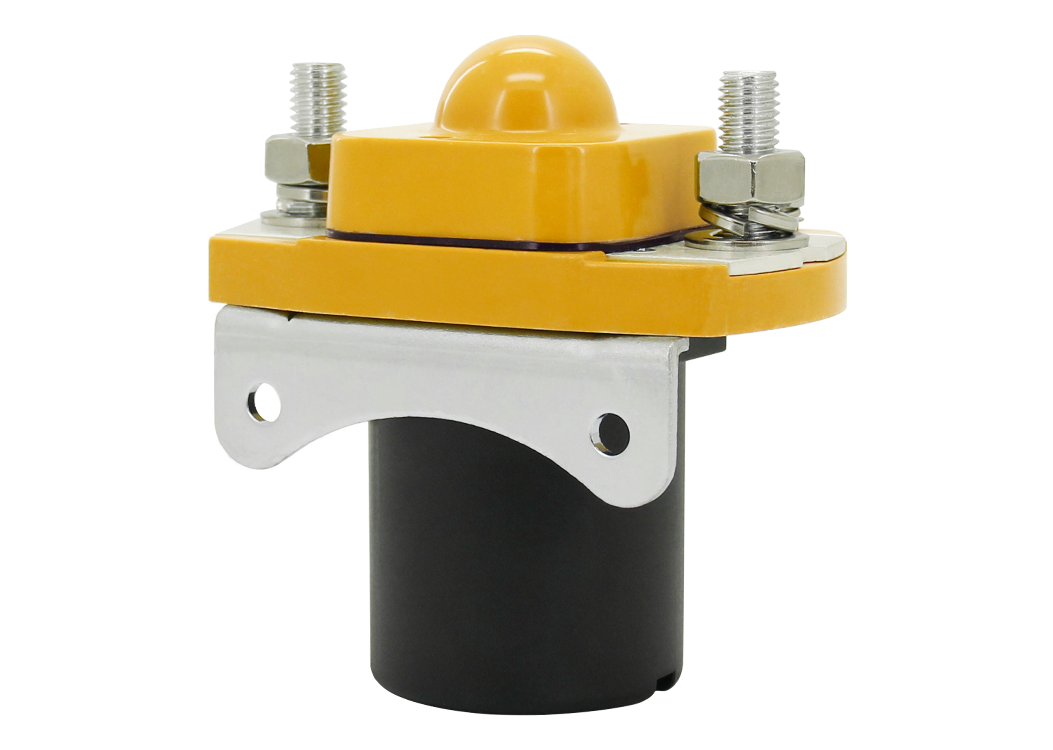

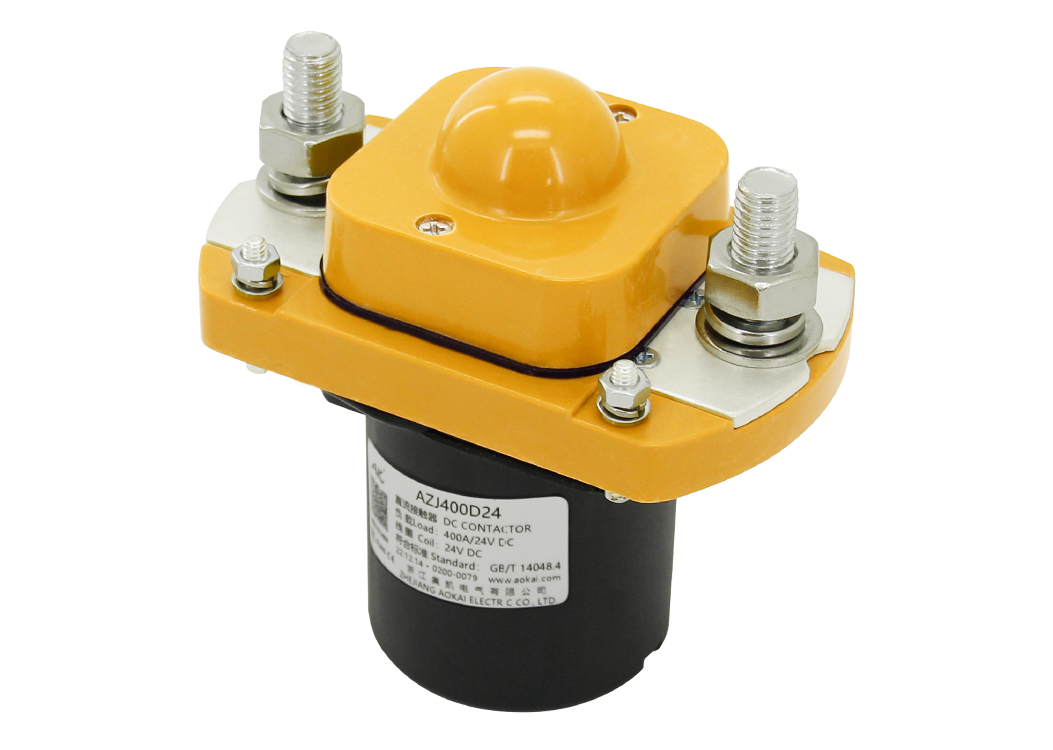

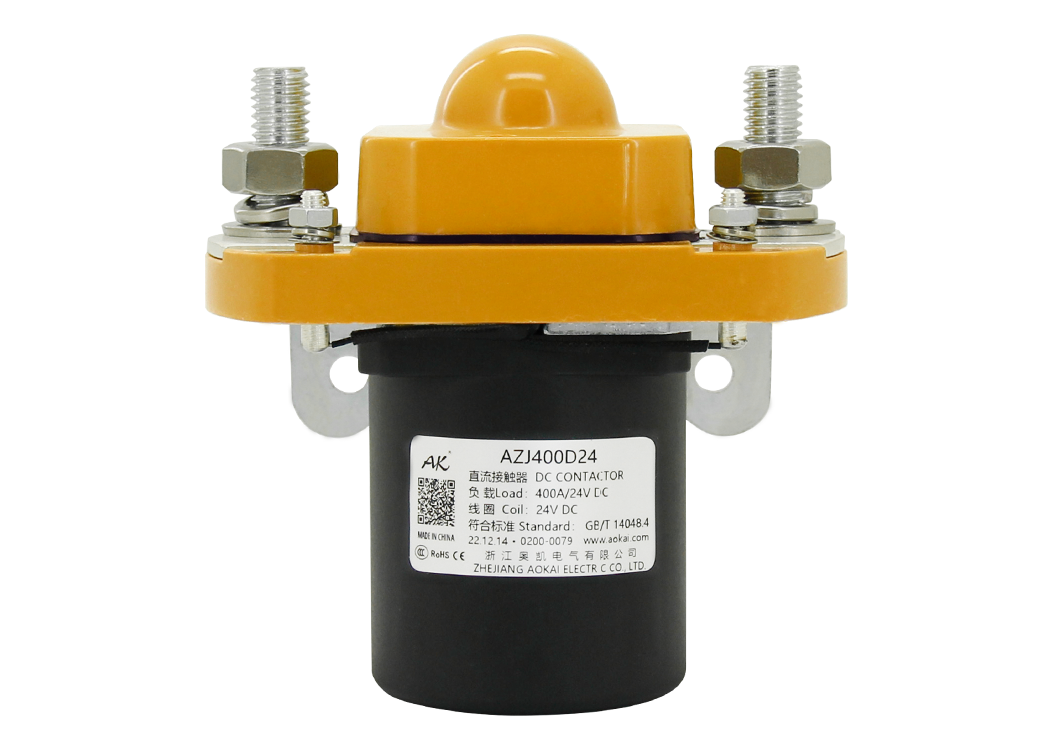

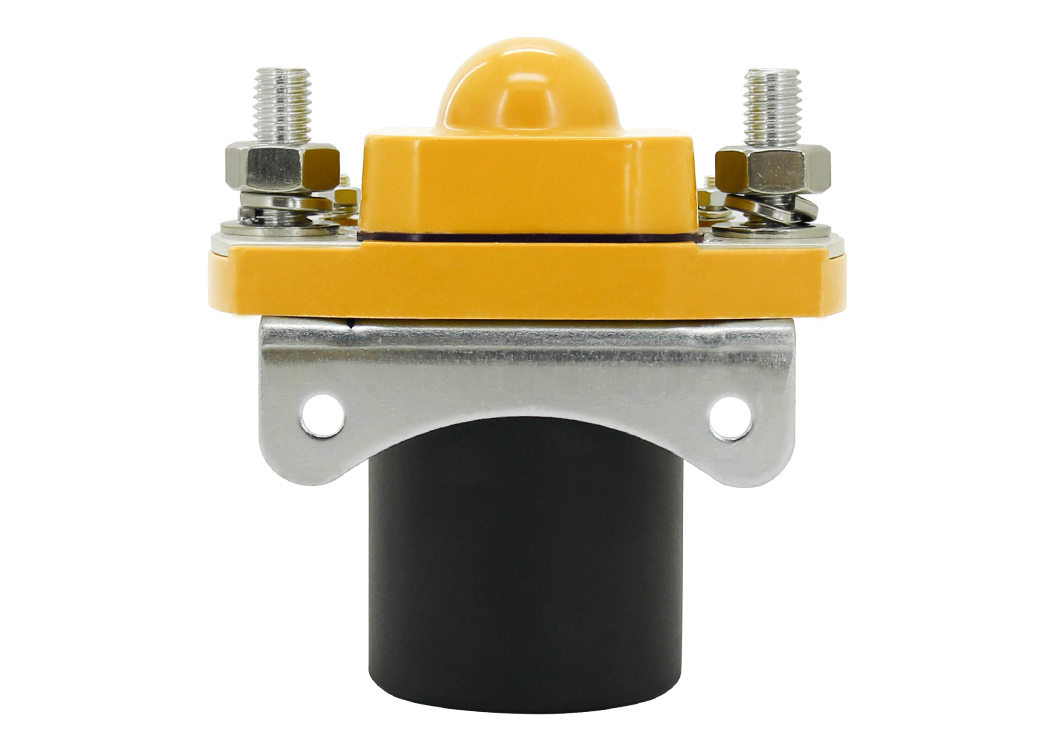

AZJ400D直流接触器
AZJ400D
直流接触器
应用领域

50A-1000A,12-72VDC,功耗低、散热快、不粘连,寿命长,接触可靠,可带辅助触点。应用于变频器、5G通信电源、电动叉车、工程车、充电机、AGV、电池包领域;

产品认证

· 符合RoHs(2002/95/EC)要求;

性能参数(at23℃)

触点形式

1K(1NO)

吸合电压

≤70%Us

接触电阻

≤0.5mΩ

释放电压

5%-40%Us

接触压降

≤80mV(at 400A)

触点弹跳时间

≤5ms

绝缘电阻

≥50MΩ

吸合时间

≤50ms

过载电流

≤6le,≯1s

释放时间

≤45ms

温度

-40℃~85℃

介质耐压

主触点间

50Hz/60Hz 1500VAC/1min

负载端引出端型式

M10外螺纹

主触点与线圈间

50Hz/60Hz 1500VAC/1min

振动

3.5g,10~200Hz,1/2正弦波(通电)

绝缘电阻

初始状态

100MΩ 1min

湿度

5%~95%RH

电寿命后

50MΩ 1min

外形尺寸

104mm*64.5mm*106.5mm

冲击

稳定性

2.5g(通电)

工作制式

长时

强度

5g

带载耐久(阻性) a

≥20000次

机械耐久

≥100000次

负载接线力矩

10-12N.m

线圈接线力矩

1.2-2.0N.m



AZJ400S 线圈参数

线圈电压

吸合电压

释放电压

线圈电阻

线圈功耗

12V

≤70%Us

5%-40%Us

14.4Ω±10%

10W±10%

24V

≤70%Us

5%-40%Us

57.6Ω±10%

10W±10%

36V

≤70%Us

5%-40%Us

129.6Ω±10%

10W±10%

48V

≤70%Us

5%-40%Us

210Ω±10%

10W±10%

60V

≤70%Us

5%-40%Us

360Ω±10%

10W±10%

72V

≤70%Us

5%-40%Us

518.4Ω±10%

10W±10%



AZJ400D 线圈参数

线圈电压

吸合电压

释放电压

线圈电阻

启动功率

保持功耗

启动保持

12V

≤70%Us

5%-40%Us

1.9Ω±10%24Ω±10%

75W±10%

6W±10%

24V

≤70%Us

5%-40%Us

7.5Ω±10%96Ω±10%

75W±10%

6W±10%

36V

≤70%Us

5%-40%Us

17.5Ω±10%216Ω±10%

75W±10%

6W±10%

48V

≤70%Us

5%-40%Us

31Ω±10%384Ω±10%

75W±10%

6W±10%

60V

≤70%Us

5%-40%Us

48Ω±10%400Ω±10%

75W±10%

6W±10%

72V

≤70%Us

5%-40%Us

68Ω±10%860Ω±10%

75W±10%

6W±10%


型号说明


外形安装尺寸图

不带辅助




带辅助


接线原理图



使用注意事项


1、 本资料仅供客户选型参考,奥凯已尽力确保本资料中信息的准确性。产品规格、参数可能因产品改良等发生变更,而未及时更新导致规格参数的不一致。具体每个产品的参数及性能请以奥凯提供的样品及对应签字受控的承认书为准。

2、 关于本产品的应用,客户在选型产品时,根据自己的具体使用条件和环境要求,选择与之相匹配的产品,其中未明确规定的要求条件,请与奥凯联系,以便获取更多的技术支持。

3、 安装使用本产品时,无论接线还是固定安装,均要求使用防松弹垫。

4、 安装紧固件的扭矩应在本规范要求的标准范围内,扭矩低于扭矩最小值或超出扭矩**值,可能导致安装不牢固或破坏产品。

5、 避免把本接触器安装在强磁场的地方(如变压器或强磁铁处),或靠近有热辐射的物体,建议配合安装散热风扇使用。

6、 禁止使用高处(高度≥30cm)跌落过的产品。

7、 禁止在有油污的环境下使用该产品,尤其是未接线前,主端子被油污污染会严重影响导电性,影响产品寿命。

8、 禁止超出额定电寿命使用该产品,额定电寿命到达时虽然产品还可以继续工作,但有失效、爆炸、不断开引起燃烧的风险。

9、该产品不能作为保护器使用,使用时线路必须串联保护器。

10、奥凯仅做阻性电寿命验证和质量保证,产品用于有感性负载或容性负载的环境时,建议回路并联浪涌保护装置。

11、持续工作后,断开后立即重启,会因产品处于发热状态而影响吸合电压,吸合电压会升高属合理现象。

12、严禁带电接线。
