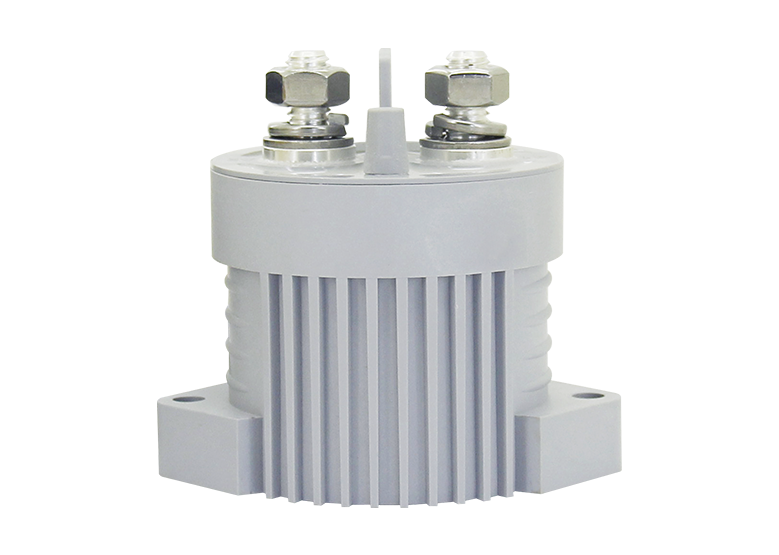

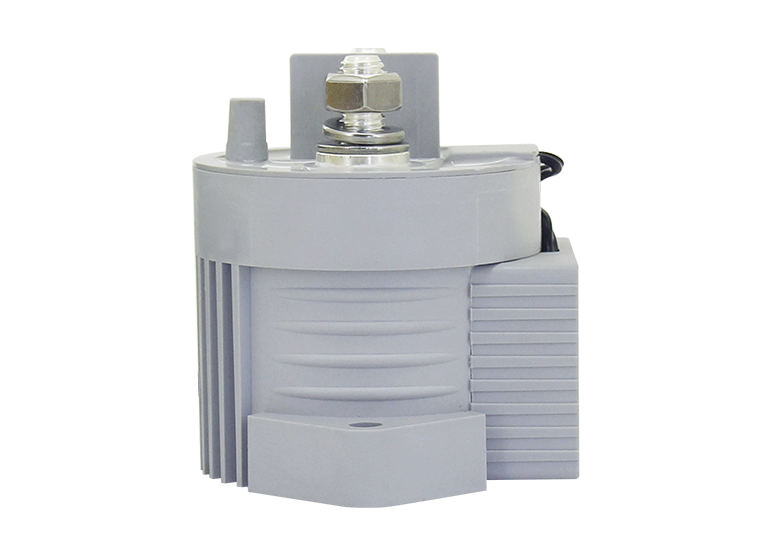

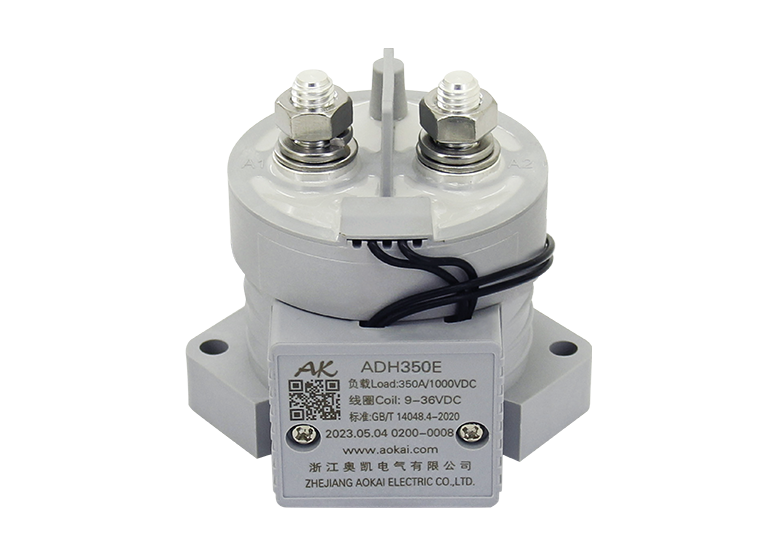

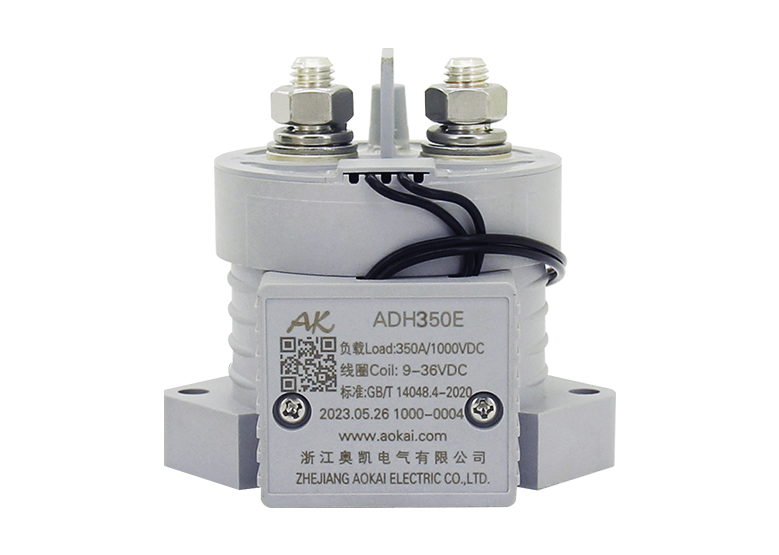

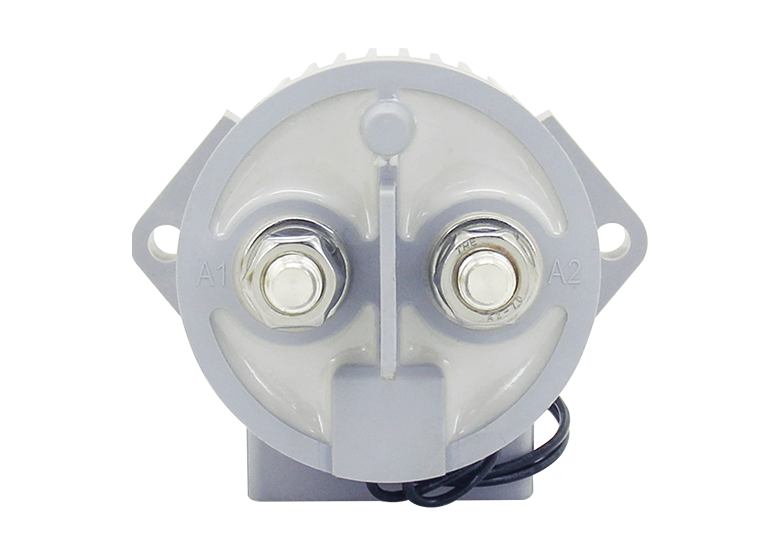

ADH350E高压直流接触器-奥凯电气

主触点参数

触点形式	1K（1NO）
触点极性	无极性
接触电阻	≤0.5mΩ（at 350A）
**切换电压	1000VDC
**分断电流	2000A (320VDC) 1次(Ops)
电耐久性（阻性负载）	2,000次(Ops) (1,000VDC, 350A)
	4,000次(Ops) (750VDC, 250A)
	6,000次(Ops) (750VDC, 250A)
机械耐久	300,000次(Ops)
电流耐受	350A, 持续
	400A, 60min
	500A, 5min
	600A, 1min
温升	主触头温升≤45K(122mm²，350A持续)

性能参数（at23℃）

吸合电压		见线圈参数表
吸合电压		见线圈参数表
吸合时间		≤25ms
触点弹跳时间		≤5ms
释放时间		≤6ms
介质耐压	主触点间	12,000VDC 1min
	主触点与线圈间	3500VDC 1min
绝缘电阻	初始状态	100MΩ 1min c
	电寿命后	50MΩ 1min
冲击	稳定性	20g（通电）
	强度	50g
振动		10g,10~500Hz,1/2正弦波（通电）
湿度		5%~95%RH
温度		-40℃~85℃
负载端引出端型式		M8外螺纹
重量		约About 480g
外形尺寸		80x65.5x72.5mm

辅助触点参数

辅助触点形式	FK/FB/FZ (1NO/1NC/1CO)
辅助触点额定电流	5A
辅助触点**分断电压	120VDC

ADH300E 线圈参数

线圈电压	吸合电压	释放电压	线圈电阻	启动功率	保持功耗
9-36V	9-36V	5-7V	3.5Ω±10%	25W±10%（＜100ms）	2W±10%

ADH300D 线圈参数

线圈电压	吸合电压	释放电压	线圈电阻		启动功率	保持功耗
线圈电压	吸合电压	释放电压	Starting	Holding	启动功率	保持功耗
12V	≤70%Us	5%-40%Us	2.5Ω±10%	48Ω±10%	60W±10%	3W±10%
24V	≤70%Us	5%-40%Us	10Ω±10%	190Ω±10%	60W±10%	3W±10%
48V	≤70%Us	5%-40%Us	40Ω±10%	768Ω±10%	60W±10%	3W±10%
60V	≤70%Us	5%-40%Us	62.5Ω±10%	1200Ω±10%	60W±10%	3W±10%
72V	≤70%Us	5%-40%Us	90Ω±10%	1730Ω±10%	60W±10%	3W±10%

ADH300DE 线圈参数

线圈电压	吸合电压	释放电压	线圈电阻		启动功率	保持功耗
线圈电压	吸合电压	释放电压	Starting	Holding	启动功率	保持功耗
12V	≤70%Us	5%-40%Us	2.5Ω±10%	48Ω±10%	60W±10%	3W±10%
24V	≤70%Us	5%-40%Us	10Ω±10%	190Ω±10%	60W±10%	3W±10%
48V	≤70%Us	5%-40%Us	40Ω±10%	768Ω±10%	60W±10%	3W±10%
60V	≤70%Us	5%-40%Us	62.5Ω±10%	1200Ω±10%	60W±10%	3W±10%
72V	≤70%Us	5%-40%Us	90Ω±10%	1730Ω±10%	60W±10%	3W±10%

ADH300W 线圈参数

线圈电压	吸合电压	释放电压	线圈电阻	启动功率	保持功耗
32-96V	32-96V	16-20V	40.5Ω±10%	25W±10%（＜100ms）	2W±10%

型号说明

外形安装尺寸图

不带辅助

带辅助

接线原理图

产品包装规格

产品

型号

包装

方式

内包装

最小数量

纸箱规格

(长x宽x高cm)

单只净重

（g）

总数量

(只)

净重

（kg）

毛重

（kg）

ADH350E

珍珠棉+纸箱

10只/层

53.5x23x20

490

9.8

10.6

备注：

1、每个产品类多种典型包装规格仅列举一例，以供参考。

2、包装实际重量随环境温湿度会有浮动变化，具体的批次重量，可联系您的专属业务人员获取。

使用注意事项

1、关于本产品的应用，请客户在选型产品时，根据自己的具体使用条件和环境要求，选择与之相匹配的产品，其中未明确规定的要求条件，请与奥凯联系，以便获取更多的技术支持。

2、安装使用本产品时，无论接线还是固定安装，均要求使用防松弹垫。

3、安装紧固件的扭矩应在本规范要求的标准范围内，扭矩低于扭矩最小值或超出扭矩**值，可能导致安装不牢固或破坏产品。

4、避免把本接触器安装在强磁场的地方（如变压器或强磁铁处），或靠近有热辐射的物体，建议配合安装散热风扇使用。

5、禁止在有油污的环境下使用该产品，尤其是未接线前，主端子被油污污染会严重影响导电性，影响产品寿命。

6、禁止超出额定电寿命使用该产品，额定电寿命到达时虽然产品还可以继续工作，但有失效、爆炸、不断开引起燃烧的风险。

7、当主电路电压≥48V时，如果产品标签中有H符号出现，表示主电路接线区分电流方向，“＋＂端或点有红漆的接线柱端必须连接电源（电池）的正极。

8、该产品不能作为保护器使用，使用时线路必须串联保护器。

9、奥凯仅做阻性电寿命验证和质量保证，产品用于有感性负载或容性负载的环境时，建议回路并联浪涌保护装置。

10、持续工作后，断开后立即重启，会因产品处于发热状态而影响吸合电压，吸合电压会升高属合理现象。

11、严禁带电接线。

12、在接触器坠落的情况下（高度≥30cm），原则上请不要再使用。

13、奥凯保留对产品更改的权利，客户在**下单之前应确认此规格书内容，必要时可要求我司提供新的规格书。
