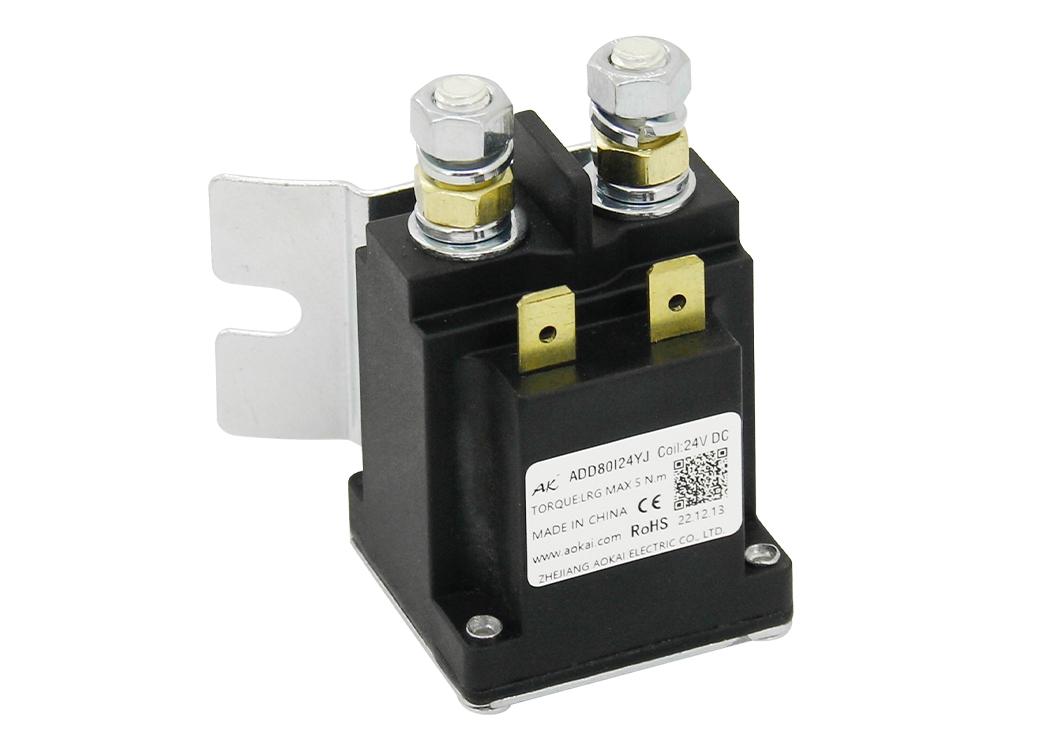

充电桩直流接触器的工作原理与应用
随着电动汽车的普及，充电桩作为电动汽车充电的重要基础设施，日益受到重视。在充电桩中，直流接触器作为一种关键组件，扮演着重要角色。本文将深入探讨充电桩直流接触器的工作原理、结构特点及其在充电桩中的应用。
一、直流接触器的定义
直流接触器是一种用于控制电路的电气开关装置，主要用于电动机、变压器及其他电气设备的启停控制。在充电桩中，直流接触器的作用是控制充电电流的接通与断开，确保电动汽车充电过程的安全与稳定。
二、工作原理
直流接触器的工作原理基于电磁感应。当直流电流通过接触器的线圈时，会产生磁场，吸引动触点与静触点接触，从而完成电路的接通；当电流停止流动时，磁场消失，动触点与静触点分离，电路断开。其基本的工作过程可以概括为以下几个步骤：
通电吸合：当控制电路通电时，接触器线圈内产生磁场，吸引动触点，使其与静触点接触，完成电路的接通。
保持状态：在充电过程中，直流接触器保持接通状态，允许充电电流通过，进行电池充电。
断电分离：当充电完成或发生故障时，控制电路断电，接触器中的电流停止，磁场消失，动触点与静触点分离，电路断开，切断充电电流。
三、结构特点
充电桩直流接触器的结构主要由以下几个部分组成：
线圈：用于产生磁场，控制接触器的开关状态。
触点：包括静触点和动触点，负责电路的接通与断开。
弹簧：用于在电流断开时将动触点与静触点分离，确保电路的安全断开。
外壳：保护内部元件，防止外部环境对接触器的影响。
在设计上，充电桩直流接触器通常具有高电流承载能力和较快的反应速度，以适应电动汽车充电时大功率和高频率的要求。
