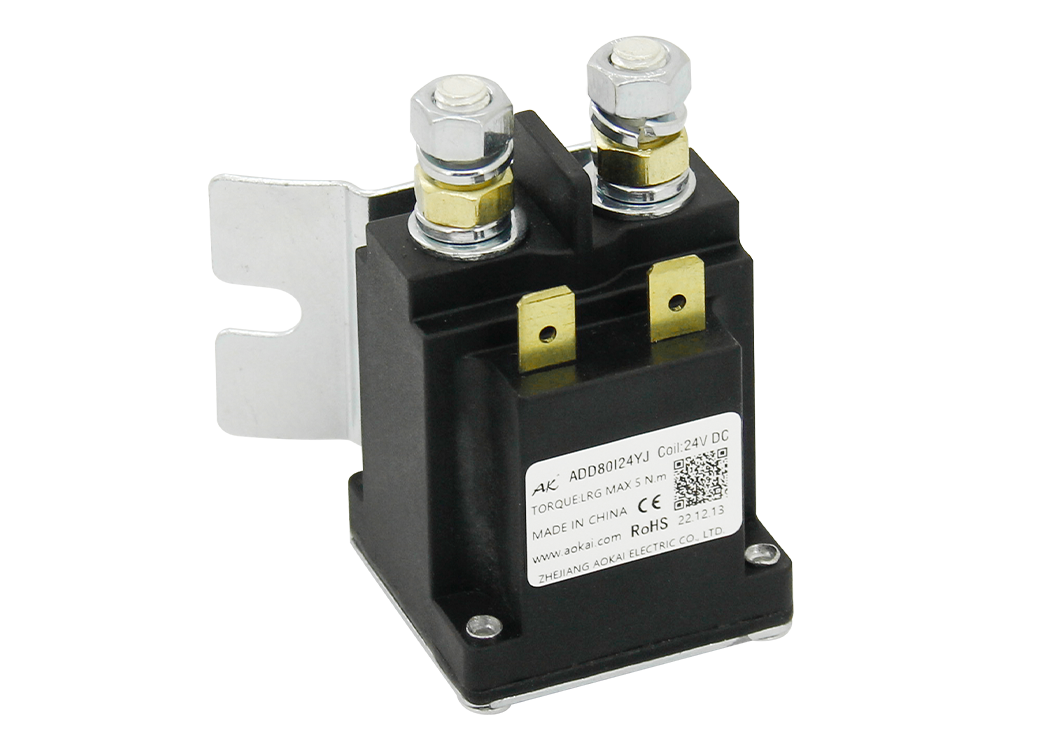

1500v直流接触器的工作原理及应用分析
在电力系统和工业自动化设备中，直流接触器作为重要的电气元件，发挥着至关重要的作用。1500V直流接触器是一种专为高电压直流电路设计的开关设备，广泛应用于电动机控制、电力转换和轨道交通等领域。本文将深入探讨1500V直流接触器的工作原理、结构特点及其在各个行业中的应用。
一、1500V直流接触器的工作原理
1500V直流接触器的主要功能是控制电路的通断。在其工作原理中，接触器内部的电磁铁通过电流产生磁场，吸引或释放动触头，从而实现对静触头的闭合或断开。当直流电流流入线圈时，电磁铁工作，动触头与静触头接触形成导通，电流得以通过；而当线圈电流切断，电磁铁失去作用，动触头回位，从而断开电路。 直流接触器的设计需要特别考虑电弧问题。在直流电路中，电流在切断时容易产生电弧，因此接触器通常配备了电弧灭弧装置，如电弧罩、灭弧室等，以有效消除电弧对接触器的损害。
二、1500V直流接触器的结构特点
1500V直流接触器一般由以下几个主要部分组成：
电磁铁：用于控制动触头的开合，通常采用高性能的电磁材料，以提高其响应速度和可靠性。
触头系统：包括动触头和静触头，动触头的材料多为银合金，以提高其导电性能和抗磨损能力。触头的设计通常需要考虑到电流承载能力和散热能力。
灭弧装置：用于有效消除在电流断开时产生的电弧，延长接触器的使用寿命。
外壳：保护内部元件，防止灰尘和水分侵入，通常采用耐高温、耐腐蚀的材料。
辅助触点：用于反馈和控制电路的状态，便于实现远程监控和自动化控制。
三、1500V直流接触器的应用领域
1500V直流接触器在多个领域都有着广泛的应用，主要包括：
